Водоподогреватели емкостного типа ВПЕ (или СТД) предназначены для работы в системе горячего водоснабжения. Особенно выгодно их использование в тех случаях, когда пиковое потребление тепловой энергии на подогрев воды может превышать пиковые мощности котельных, например:
- В жилом секторе — в утренние и вечерние часы, в выходные дни;
- При водоснабжении общественных учреждений;
- На предприятиях пищевой промышленности — при массовой мойке оборудования;
- На сельскохозяйственных предприятиях;
- В банно-прачечных комплексах и предприятиях;
- На предприятиях химической и биохимической промышленности, при определенных технологических процессах.
Еще одним преимуществом подогревателей данного типа является то, что в качестве источника тепла могут использоваться как сети отопления так и паропроводы без внесения изменений в конструкции агрегата.

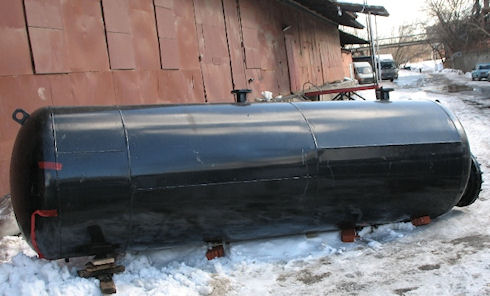

Конструкция емкостного паро-водяного подогревателя ВПЕ (СТД)
Подогреватель представляет собой корпус цилиндрической формы, устанавливаемый горизонтально на опоры, его размеры выбираются исходя из необходимого объема аккумулирования горячей воды (причем важно — рабочий объем это та масса воды, которая находится выше системы труб, а не все внутреннее пространство агрегата). В одной из торцовых стенок ближе к нижней части находится закрепленная через уплотнители крышка, через которые проходят трубы подачи и удаления пара, которые внутри соединяются со змеевиком. Число ветвей нагревателя может быть различным от двух и более. В нижней части корпуса расположены патрубки для подачи холодной воды, в верхней для отбора горячей.
Принцип работы емкостного паро-водяного подогревателя ВПЕ (СТД)
Работает данный тип водоподогревателей также как и электрический чайник. Вода поступая в нижнюю часть соприкасается с нагретыми паром стенками труб змеевика и получает от них тепловую энергию. Далее, под воздействием конвекционных процессов горячая вода поднимается вверх где и отбирается на потребление.
Возможные неисправности подогревателей ВПЕ (СТД)
- Повреждение (нарушение герметичности) труб змеевика — определяется при гидравлическом испытании, внутреннем осмотре и по характерному шуму;
- Образование отложений на змеевике — выявляется при внутреннем осмотре;
- Повреждение корпуса агрегата — выявляется при наружном осмотре или испытаниях подогревателя.
